Instalacja projektorów w 5 krokach

Szybciej niż kiedykolwiek wcześniej!

W naszym poradniku dowiesz się wszystkiego o szybkiej instalacji projektora. Zainstaluj swój projektor do kina domowego, prezentacji lub szkoły w zaledwie 5 krokach. Szybko i łatwo!

Treść

Prawidłowe obliczanie powierzchni projekcyjnej

Obiektyw projektora jest czynnikiem decydującym o ustawieniu i regulacji wielkości obrazu. Ma on wpływ na odległość projekcji. Większość projektorów ma wbudowany obiektyw, który wymaga określonej odległości od powierzchni projekcyjnej. Oferują one większą lub mniejszą elastyczność w zależności od mocy obiektywu.

pic_calculator-distance-removebg-preview

Jednak najbardziej elastycznymi projektorami są te z wymienną optyką. Sprawdzają się one przede wszystkim zastosowaniach biznesowych w salach konferencyjnych, a także na uczelniach i w salach o dużych odległościach projektora względem ekranu. Natomiast w kinie domowym sprawdzą się również projektory ze stałą optyką. W tym celu polecamy montaż sufitowy na uchwycie do projektorów.

Nasz kalkulator powierzchni projekcyjnej wykonuje wszystkie obliczenia za Ciebie: po prostu wybierz projektory, porównaj projektory i określ prawidłową odległość projekcji w kalkulatorze powierzchni projekcyjnej.

Aby samodzielnie obliczyć odległość projekcji

Odległości i szerokości obrazu można określić na podstawie współczynnika projekcji. Współczynnik mówi o tym, jak daleko musiałby stać projektor, aby uzyskać projekcję o szerokości jednego metra.

Załóżmy, że układ optyczny projektora oferuje współczynnik projekcji 1,5 - 1,66:1. Oznacza to, że dla 1 m szerokości obrazu potrzebujemy odległości 1,5 - 1,66 m. Jeśli chcemy uzyskać 2 m szerokości obrazu, obliczamy 2 × 1,66 = 3,32.

Jeśli chcemy uzyskać szerokość obrazu 2 m, obliczamy 2 × 1,66 = 3,32. Wartość ta odpowiada najdalszej odległości od ściany w metrach. Następnie obliczamy 2 × 1,5 = 3. Wartość ta odpowiada najmniejszej odległości projektora od ekranu. Możemy więc zmieniać odległość projektora w zakresie od 3 do 3,32 metra, aby uzyskać szerokość obrazu 2 metry.

  • Projektory są dostępne zarówno z optyką zmienną, jak i standardową.
  • Zmienna optyka jest droższa, ale znacznie łatwiejsza w instalacji.
  • Możesz obliczyć idealną odległość do ekranu za pomocą naszego kalkulatora powierzchni projekcyjnej lub po prostu obliczyć ją samodzielnie.

Projektory z elastycznym układem optycznym

Ekran instalacyjny

Ponieważ ekran projektora zajmuje najwięcej miejsca, zalecamy jego instalację w pierwszej kolejności. Najlepiej skorzystać z pomocy, aby bez problemu zainstalować go w wybranym miejscu. Z kolei instalację projektora można wykonać samodzielnie.

Ekran instalacyjny

leinwand_montage

Ekran instalacyjny

W zależności od rodzaju ekranu montuje się go do sufitu lub do ściany. W przypadku ekranów manualnych i ekranów z elektrycznych, montaż odbywa się najczęściej na zewnętrznych końcach po lewej i prawej stronie ekranu. Tam właśnie mocowane są uchwyty, do których później przykręca się ekran. Praktycznie można wykorzystać otwory na wsporniku jako szablon do wiercenia i wykonać oznaczenie na ścianie lub suficie.

Przymocuj płótno

Narzędzia i narzędzia do tworzenia ikon

Użyj kołków wchodzących w zakres dostawy lub upewnij się, że użyte przez Ciebie kołki zapewniają wystarczającą nośność ekranu! Ekranz ramowe mocuje się do ściany w podobny sposób jak ramę obrazu. W zależności od modelu mocowania mogą być montowane na całej szerokości ramy lub w wybranych punktach.

Zainstaluj projektor

Wyrównanie projektorów zależy w dużym stopniu od optyki i zastosowanej technologii projekcji. Dlatego projektory muszą być zawsze wyrównywane indywidualnie. Główną rolę odgrywa tu tzw. wartość offsetowa. Wskazuje ona procentowe pionowe przesunięcie projektowanego stożka świetlnego od środka obrazu.

Na przykład wartość offsetu 50 procent oznacza, że projektor musi być wyrównany z dolną krawędzią ekranu, aby projekcja była prosta.

Przy wartości offsetu 0 procent projektor znajduje się na tej samej wysokości co środek ekranu- tak jest zazwyczaj w przypadku projektorów z dobrym przesunięciem obiektywu. W przypadku montażu sufitowego , to przesunięcie musi być odpowiednio odzwierciedlone w pionie w dół.

beamer_installation_offset-wert

Aby samodzielnie określić przesunięcie

Formularz ikony z hakiem

Umieść projektor na podłodze w odległości od ściany, która jest konieczna dla uzyskania pożądanego rozmiaru obrazu. Teraz zmierz odległość od podłogi do dolnej krawędzi obrazu za pomocą miary. W ten sposób określisz przesunięcie pionowe. Jeśli używasz projektora o dobrych właściwościach przesunięcia obiektywu, przesunięcie nie ma znaczenia. Przesunięcie obiektywu kompensuje dużą część wysokości obrazu.

  • Aby uzyskać optymalne wyrównanie obrazu, projektor powinien osiągnąć temperaturę pokojową przed instalacją
  • Przed instalacją sprawdź przesunięcie projektora
  • W przypadku projektorów z dobrym pionowym przesunięciem obiektywu, przesunięcie nie jest istotne

Montaż uchwytu projektorowego

Do wysokich sufitów polecamy uchwyty sufitowe do projektorów o regulowanej wysokości. Dzięki tym uchwytom sufitowym można elastycznie regulować pionową odległość od sufit u.

beamer-deckenhalterungen

Jednak przy konwencjonalnej wysokości sufitu wynoszącej ok. 2,4 m i początku obrazu (górnej krawędzi) na wysokości ok. 2,2 m można również zastosować sztywny uchwyt sufitowy z odstępem 15 cm dla projektora LCD. Projektor DLP może wisieć nieco wyżej lub ekran nieco niżej.

Uchwyrt sufitowe

tools-nobubble

Do regulacji projektora należy mieć pod ręką jedną lub dwie poziomice. W ten sposób można jednocześnie wykryć i optymalnie wyregulować nachylenie do przodu i na boki.

  • Wybierając uchwyt sufitowy, upewnij się, że projektor jest zainstalowany równolegle do górnej krawędzi widocznej powierzchni ekranu
  • Wybierz sztywny lub regulowany na wysokość uchwyt sufitowy, w zależności od wysokości pomieszczenia
  • Przy wyborze uchwytu upewnij się, że ma on wystarczającą nośność
  • Do precyzyjnego ustawienia projektora użyj poziomicy

Wyrównanie i regulacja obrazu

Jak tylko projektory zostaną zamontowane na suficie, można je również podłączyć. Oprócz kabla zasilającego znajdującego się w zakresie dostawy, potrzebne są kable do transmisji dźwięku i obrazu z urządzenia odtwarzającego, takiego jak odtwarzacz Blu-ray lub notebook. Klasycznie do tego celu stosuje się kabel HDMI. Jeśli nie jesteś pewien, z jakich połączeń chciałbyś skorzystać, pomoże Ci nasz poradnik dotyczący zakupu projektorów.

Wyrównaj przesunięcie obiektywu

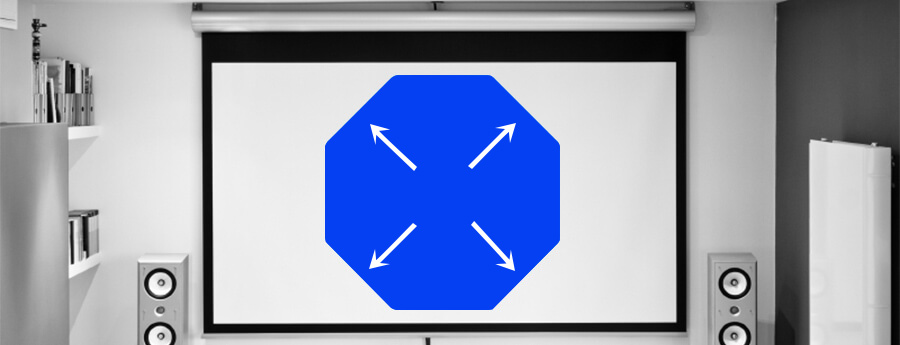

W zależności od wersji, funkcja lens shift oferuje możliwość przesunięcia całego obiektywu wewnątrz projektora. Podczas gdy projektor bez funkcji lens shift musi być zawsze dokładnie ustawiony względem ekranu, urządzenie z funkcją lens shift może być ustawione znacznie bardziej elastycznie. Przesunięcie obiektywu jest regulowane ręcznie lub zdalnie za pomocą pilota.

Siła lens shift jest różna w zależności od projektora. Można jednak sformułować ogólne stwierdzenie: Średnio lens shift projektorów LCD jest silniejszy niż projektorów DLP.

Pionowe i poziome przesunięcia obiektywu można łączyć tylko w ograniczonym zakresie. Nie należy tutaj ustalać wartości maksymalnych. Ponieważ z czysto optycznego punktu widzenia przesunięcie nie jest postrzegane jako koło, lecz jako znak stopu z ukośnymi krawędziami. Jeśli maksymalne przesunięcie pionowe zostanie ustawione razem z przesunięciem poziomym, przesunięcie poziome zaatakuje maksymalną wartość przesunięcia pionowego i przesunie ją.

landing-lens-shift

Wartość przesunięcia obiektywu jest zawsze podawana od środka obiektywu. Oznacza to, że przy pionowym przesunięciu obiektywu wynoszącym na przykład +/-50 % obraz może być przesunięty w górę lub w dół o 50 % wysokości obrazu od środka obrazu. Podobnie jest w przypadku poziomego przesunięcia obiektywu.

  • Przesunięcie obiektywu znacznie upraszcza wyrównanie projektora
  • Istnieje możliwość pionowego i poziomego przesunięcia obiektywu w celu elastycznego przesunięcia układu optycznego
  • Obsługa jest elektroniczna lub ręczna, w zależności od modelu

Projektory z silnym przesunięciem obiektywu

Projektory z niewielkim przesunięciem obiektywu

Ikona zniekształcenia trapezowego

Wykonaj korekcję geometrii trapezowej

Korekcja Keystone (zwana również korekcją trapezową) cyfrowo prostuje obraz po bokach. Jest to niezwykle praktyczne, jeśli projektor może być ustawiony tylko na nierównej powierzchni. Wartości korekcji keystone różnią się w zależności od urządzenia. Standardowa korekcja keystone wynosi około +/- 30°.

Korekcję geometrii obrazu można ustawić na kilka sposobów. Klasyczną metodą jest wciśnięcie przycisku na panelu sterującym projektora. Nieco wygodniej, zazwyczaj można to zrobić za pomocą pilota.

korekcja Keystone
Ikona LensShift

Jeśli to możliwe, należy unikać stosowania korekcji keystone. Ponieważ jest to korekcja cyfrowa, zawsze ma negatywny wpływ na jakość obrazu. Rozpoznawalny obraz traci w tym przypadku piksele. Na przykład rozdzielczość obrazu Full HD (1920 × 1080) szybko kurczy się do zaledwie około 1728 × 972 pikseli. Dlatego należy ostrożnie korzystać z korekcji geometrii obrazu.

  • Korekcja geometrii obrazu różni się w zależności od urządzenia
  • Istnieje pionowa i pozioma korekcja geometrii obrazu.
  • Korekcję wykonuje się ręcznie lub za pomocą pilota

Projektory z pionową i poziomą korekcją geometrii obrazu

Kalibracja kolorów i obrazu

Projektory mają zazwyczaj menu ustawień do różnych regulacji kolorów i obrazu. Wizualnie menu różnią się w zależności od producenta, ale zasadniczo oferują podobne lub porównywalne ustawienia.

landing-kalibrierung-banner

Klasyczne ustawienia kolorów dla kina domowego to na przykład "Kino" lub w przypadku innych producentów "Cinema". Wprzypadku projektorów wykorzystywanych w salach konferencyjnych zalecamy ustawienie kolorów "Prezentacja" lub porównywalne. Zmniejsza to wierność kolorów, ale oferuje wysoką wydajność świetlną. Optymalne dla jasnych pomieszczeń.

Należy jednak unikać ustawienia obrazu "Jasny". Uzyskasz maksymalną jasność, ale ze szkodą dla jakości obrazu. Jeśli chcesz samodzielnie przeprowadzić kalibrację, nie osiągnie ona poziomu profesjonalnej kalibracji, ale może poprawić obraz. Wykorzystaj do tego celu zdjęcia testowe . Użyj wyszukiwania w Google, aby znaleźć odpowiedniego dostawcę.

Wysokiej klasy kalibracja kolorów

Kalibracja ikony

Oprócz ustawień domyślnych, niektóre projektory oferują ustawienia zarządzania kolorem. W zależności od modelu dostępne są menu kalibracji zgodne ze standardem ISF (Imaging Science Foundation) lub ISF ccc. Umożliwiają one zapisanie profili kolorów po skalibrowaniu projektora przez certyfikowaną jednostkę. W porównaniu z trybem konwencjonalnym, skalibrowany projektor daje znacznie lepszą jakość obrazu.

  • Wstępnie ustawione profile kolorów w menu projektora są wystarczające dla dobrego dopasowania kolorów i obrazu
  • Menu ISF ccc umożliwia kalibrację zgodnie z normą ISF
  • Obrazy testowe pomagają precyzyjnie dostroić kalibrację

Co jest lepsze: tryb standard czy eco?

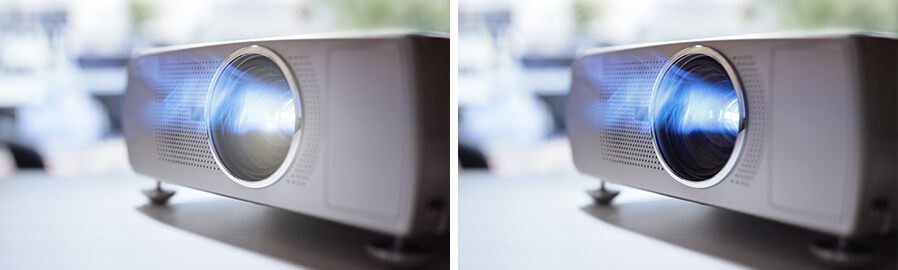

Ustawienie lampy ma wpływ na jakość obrazu. W tym celu użytkownik ma zwykle do wyboru tryb normalny i tryb eco. W trybie normalnym osiągana jest pełna jasność. W przypadku jasnych pomieszczeń tryb ten jest więc koniecznością. Jeśli pomieszczenie można zaciemnić, dobrą alternatywą jest tryb Eco. Moc światła jest zmniejszona, a obraz wydaje się nieco ciemniejszy. Ma to pozytywny wpływ na kontrast obrazu i wydłuża żywotność lampy projektora.

landing-eco-mode
  • W trybie normalnym dla jasnych pomieszczeń osiągana jest pełna jasność projektora
  • Tryb Eco wydłuża żywotność lampy
  • W trybie Eco projektor jest znacznie cichszy

Sterowanie projektorami: za pomocą pilota, AirPlay, Miracast, aplikacji lub Alexy

Projektionsfl_chen
  • Uniwersalne piloty mogą być zaprogramowane dla projektorów
  • Apple AirPlay to szczególnie popularne rozwiązanie do podłączania urządzeń iOS do projektora
  • Projektory z WLAN często mogą być sterowane za pomocą aplikacji
